Сдвоенное расстояние шин

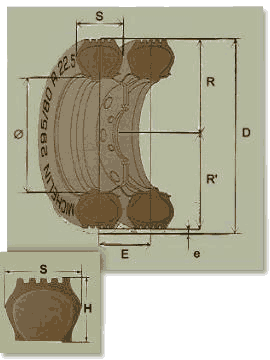

Сдвоенное расстояние Е - это расстояние между осями симметрии шин при двускатной установке (см рис)
Рекомендуемое минимальное сдвоенное расстояние на колесах с 5-й полкой диска типа I
Номинальная ширина секции |
Ширина полки диска |
Рекомендуемое минимальное сдвоенное расстояние (мм) |
125/90 |
3.00 |
139 |
125/90 |
3.50 |
145 |
145 |
4.00 |
167 |
155 |
4.50 |
181 |
165 |
4.50 |
192 |
175 |
5.00 |
205 |
185 |
5.50 |
216 |
195 |
5.50 |
228 |
205 |
6.00 |
239 |
215 |
6.00 |
251 |
225 |
6.50 |
262 |
235 |
6.50 |
274 |
255 |
7.00 |
293 |
5.60 |
4.00 |
172 |
6.70 |
5.00 |
209 |
Приведенные в таблице величины рассчитаны для стандартной эксплуатации грузовых шин на автомагистралях и не обязательны для вновь разрабатываемых типов шин. В особых случаях производители грузовых шин должны быть надлежащим образом проконсультированы. Для шин, прошедших стандартизацию в разных странах, никакие изменения приведенных показателей не предусмотрены.
В случае использования цепей на одной из грузовых шин (на осях с двускатными колесами) сдвоенное расстояние должно быть увеличено соответствующим образом.
Рекомендуемое минимальное сдвоенное растояние на колесах с 5-й полкой диска типа II
Номинальная ширина секции |
Ширина полки диска |
Рекомендуемое минимальное сдвоенное расстояние (мм) |
6.00 |
4.50 |
196 |
5.00 |
201 |
5.50 |
207 |
6.50 |
4.50 |
202 |
5.00 |
208 |
5.50 |
214 |
6.00 |
220 |
7.00 |
4.50 |
216 |
5.00 |
222 |
5.50 |
228 |
6.00 |
233 |
7.50 |
5.00 |
230 |
5.50 |
236 |
6.00 |
242 |
6.50 |
247 |
8.25 |
5.50 |
253 |
6.00 |
259 |
6.50 |
265 |
7.00 |
270 |
9.00R16 |
6.00 |
277 |
6.50 |
283 |
7.00 |
289 |
7.50 |
294 |
9.00R20 |
6.00 |
285 |
6.50 |
291 |
7.00 |
297 |
7.50 |
302 |
10.00 |
6.50 |
305 |
7.00 |
311 |
7.33 |
314 |
7.50 |
316 |
8.00 |
322 |
11.00 |
7.33 |
321 |
7.50 |
323 |
8.00 |
329 |
8.50 |
335 |
9.00 |
340 |
12.00 |
7.33 |
346 |
8.00 |
354* |
8.50 |
360 |
9.00 |
366 |
14.00 |
7.33 |
414 |
8.00 |
426 |
335/80 |
8.50 |
377 |
9.00 |
383 |
385/95 |
9.00 |
424 |
10.00 |
436 |
*344 мм допускается для определенных шин в некоторых странах
Приведенные выше величины рассчитаны для стандартной эксплуатации грузовых шин на автомагистралях и не обязательны для вновь разрабатываемых типов шин. В особых случаях производители грузовых шин должны быть надлежащим образом проконсультированы. Для шин, прошедших стандартизацию в разных странах, никакие изменения приведенных показателей не предусмотрены.
В случае использования цепей на одной из грузовых шин (на осях с двускатными колесами) сдвоенное расстояние должно быть увеличено соответствующим образом.
Рекомендуемое минимальное сдвоенное расстояние на колесах с 15-й полкой диска типа III
Номинальная ширина секции |
Ширина полки диска |
Рекомендуемое минимальное сдвоенное расстояние(мм) |
60-й метрический ряд |
285/60 |
8.25 |
313 |
9.00 |
321 |
295/60 |
9.00 |
329 |
9.75 |
338 |
305/60 |
9.00 |
336 |
9.75 |
344 |
315/60 |
9.00 |
344 |
9.75 |
352 |
70-й и 75-й метрический ряд |
205 |
5.25 |
222 |
6.00 |
230 |
6.75 |
239 |
215 |
6.00 |
237 |
6.75 |
246 |
225 |
6.00 |
245 |
6.75 |
254 |
235 |
6.75 |
262 |
7.50 |
271 |
245 |
6.75 |
270 |
7.50 |
279 |
255 |
6.75 |
278 |
7.50 |
287 |
8.25 |
295 |
265 |
7.50 |
295 |
8.25 |
303 |
275 |
7.50 |
303 |
8.25 |
311 |
285 |
7.50 |
311 |
8.25 |
318 |
9.00 |
327 |
295 |
8.25 |
326 |
9.00 |
335 |
305 |
8.25 |
334 |
9.00 |
343 |
315 |
9.00 |
351 |
9.75 |
360 |
Размеры нормальных секций |
7 |
5.25 |
208 |
8 |
5.25 |
225 |
6.00 |
234 |
8.5 |
5.25 |
233 |
6.00 |
242 |
9 |
6.00 |
250 |
6.75 |
259 |
9.5 |
6.00 |
261 |
6.75 |
270 |
10 |
6.75 |
277 |
7.50 |
286 |
11 |
7.50 |
305 |
8.25 |
314 |
12 |
8.25 |
329 |
9.00 |
338 |
13 |
9.00 |
350 |
9.75 |
360 |
Приведенные выше величины рассчитаны для стандартной эксплуатации шин на автомагистралях и не обязательны для вновь разрабатываемых типов грузовых шин. В особых случаях производители шин должны быть надлежащим образом проконсультированы. Для грузовых шин, прошедших стандартизацию в разных странах, никакие изменения приведенных показателей не предусмотрены.
В случае использования цепей на одной из грузовых шин (на осях с двускатными колесами) сдвоенное расстояние должно быть увеличено соответствующим образом.
Рекомендуемое минимальное сдвоенное расстояние дисков с различной шириной полки
Размер шины |
Ширина полки диска |
Рекомендуемое минимальное сдвоенное расстояние (мм) |
5.00R8 |
3.00 |
152 |
3.25 |
156 |
6.00 R 9 |
4.00 |
184 |
6.50R10 |
5.00 |
204 |
5.50 |
209 |
7.00R12 |
5.00 |
221 |
6.00 |
234 |
7.50R15 |
6.00 |
244 |
6.50 |
250 |
8.25R15 |
6.00 |
263 |
6.50 |
269 |
7.00 |
275 |
10.00R15 |
7.00 |
311 |
7.50 |
316 |
155/70 R12C |
4.50 |
180 |
5.00 |
186 |
180/70R8 |
5.00 |
207 |
185/70 R13C |
5.50 |
212 |
205/70R 15 и 205/80 R 15 |
5.00 |
228 |
5.50 |
233 |
6.00 |
240 |
6.50 |
246 |
165/90 R9 |
4.00 |
184 |
225/75R10 |
6.50 |
262 |
15x4 1/2R8 |
3.00 |
138 |
3.25 |
141 |
16x6R8 |
4.33 |
175 |
18x7R8 |
5.00 |
207 |
21x8R9 |
6.00 |
230 |
23x9R10 |
6.50 |
259 |
27x10R12 |
8.00 |
293 |
9.5R17.5 |
6.00 |
261 |
6.75 |
270 |
10R17.5 |
6.75 |
277 |
7.50 |
286 |
215/75R17.5 |
6.00 |
262 |
6.75 |
270 |
245/70 R17.5 и 245/70 R19.5 |
6.75 |
270 |
7.50 |
279 |
265/70 R 19.5 |
7.50 |
295 |
8.25 |
304 |
285/70 R19.5 |
8.25 |
318 |
9.00 |
327 |
205/65 R17.5 |
6.00 |
235 |
6.75 |
243 |
Приведенные выше величины рассчитаны для стандартной эксплуатации на автомагистралях и не обязательны для вновь разрабатываемых типов шин. В особых случаях производители грузовых шин должны быть надлежащим образом проконсультированы. Для грузовых шин, прошедших стандартизацию в разных странах, никакие изменения приведенных показателей не предусмотрены.
В случае использования цепей на одной из шин грзовых (на осях с двускатными колесами) сдвоенное расстояние должно быть увеличено соответствующим образом.
